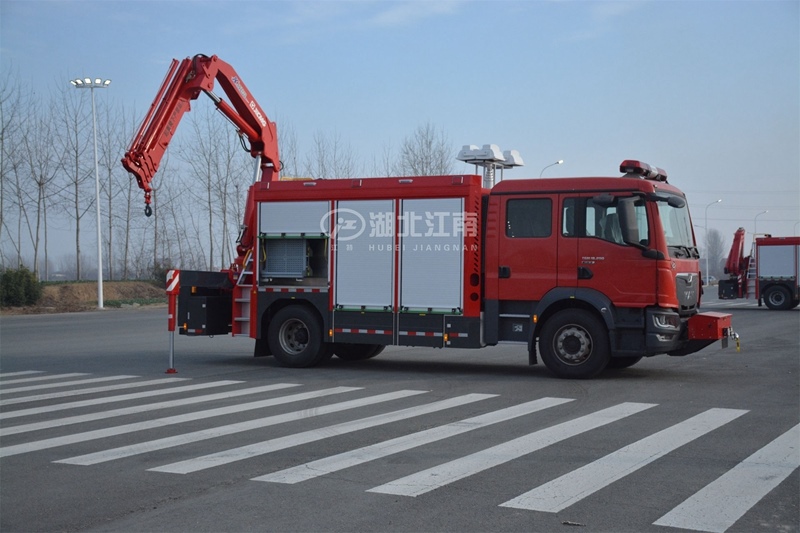

德國曼搶險救援消防車

JDF5130TXFJY90/Z6搶險救援消防車是我公司應用新技術、新工藝，自主研制開發的具有自主知識產權的最新產品。

該車系選用中國重汽集團生產的汕德卡ZZ5206N471GF5型二類汽車底盤改裝而成，原裝雙排駕駛室，可載含駕駛員在內的乘員6人，駕乘舒適輕便。 在引進國外最先進的技術基礎上，結合國內外搶險特點進行創新開發設計，根據用戶需要可配備有偵檢類、警戒類、救生類、破拆類、照明類、個人防護類各種搶險救援器材。器材安裝在抽拉拖板、立式抽拉、旋轉拉架上。整車線型流暢、外觀新穎、美觀大方、器材布置合理緊湊、取拿方便，是消防部隊和企業進行搶險救援領域的好幫手。

該車主要用于大中城市、人口稠密地方搶險救援工作。搶險救援消防車裝備到公安消防部隊，增強了部隊的戰斗力，為消防部隊的正規化、現代化建設作出積極的貢獻。

1. 底盤：采用汕德卡牌ZZ5206N471GF5型二類底盤改裝



   1. 發動機：

   1） 品牌：中國重汽

   2） 型號： MC07H.35-60

   3)  型式: 直列6 缸，增壓中冷，高壓共軌柴油機, DOC+DPF+SCR+ASC

   4） 排量: 7.36L

   5） 排放標準: 國六

   6） 發動機最大輸出功率: 257KW；最大扭矩：1400Nm（在轉速1200-1600rpm時）



   2. 駕駛室：

   1、采用原廠雙排、四門標準G5-S駕乘室。外形簡潔、美觀。內部配備TFT儀表、多功能方向盤，方向盤高度、角度、前后位置均可調，操作簡單。帶電動舉升裝置，前后駕駛彈簧懸置。

2. 主駕采用空氣懸浮座椅（帶扶手），副座椅采用輕量化設計，能夠滿足駕乘人員對舒適性的要求。乘坐人員6人（駕駛室2人+后排4人）。后排座椅加裝空呼靠背，靠背處均安裝有能夠放置6.8L-9L空氣呼吸器支架，滿足消防戰斗人員快速作戰要求。

3. 安裝有上下車防滑踏板及扶手，并加有踏板照明裝置。

4. 安裝有電動調節后視鏡，并帶加熱除霧功能，保證雨霧天氣下的行車安全。兩側廣角后視鏡，副駕駛側門配盲區照地鏡和駕駛室前盲區鏡

5. 駕駛室加裝有100W警報器、警燈開關、爆閃燈開關、附加電源開關、外照明開關、取力器控制開關及指示燈。

   3. 整車尺寸參數：

   外型尺寸（長×寬×高）：  8720mm×2520mm×3520mm

   軸距：                    4500mm

   懸長（前懸/后懸）：     1450/2340mm

   接近角/離去角：    16°/11°

   4. 性能參數：

   最小轉彎直徑 ：          18 m

   最高車速：        110km/h

   5. 排放標準：                 國Ⅵ

   6. 滿載總質量：               13000kg

   7. 可裝載器材件數：　　　　　 90件　

   　　　　

   三、主要結構及配置參數：

   1. 駕駛室

   ☆ 乘員室內設備：除原車設備外，加裝有100W警報器、警燈開關、爆閃燈開關、附加電源開關、外照明開關、取力器控制開關及指示燈。



   ☆ 警燈：駕駛室頂部安裝有紅色長排警燈。

   2. 器材箱

   ☆ 材質：本體主骨架和內器材架均為高強度全鋁合金型材，確保其剛度和強度。內飾底板為3mm厚的氧化鋁平板；通過具有彈性、高粘接強度的進口連接密封膠與主骨架相聯，連接牢固，振動小，噪音低。

   ☆ 結構：采用鋁合金型材專用連接件結構，器材放置空間充足，放置器材隔斷空間可調整。適當位置采用立式推拉架、推拉拖板和旋轉架的方式，保證器材便于取用。





   ☆ 卷簾門：所有器材廂都采用帶鎖卷簾門，把手和鎖堅固耐用，不宜變形。均經過水淋密封性能試驗。



   ☆ 翻板踏腳：翻轉式鋁合金型材框架，采用機械彈簧鎖止，安全可靠，操作方便。翻板兩側均安裝有踏步警示燈及反光警示板，保障停車作業時的安全。輪胎處設有可翻轉輪罩，翻轉輪罩上設有翻轉小踏板，方便器材的取放。



   3. 發電機

   型號：          SHT11500HA

   功率：          10KVA

   功率因數：       0.8

   頻率：          50HZ

   啟動方式：      電啟動

   電壓：          220V/380V

   制造商：        日本澤藤電機株式會社

   安裝位置：      車輛右側，固定在平拖上，工作時抽出使用

4. 升降照明系統

    型號：                YZH6-4.83CFA型

功率：                4×1500W

最大工作高度：        8 m（離地高度）

水平旋轉：            ≥360°

垂直旋轉：            ≥60°

制造商：              上海博燦信號設備有限公司

安裝位置：            器材箱前部中間位置

4.1. 配電箱：設有功能控制鍵、儀表、各種操作全部集中于控制箱上，各操作鍵均標有明顯的操作標識。并設有1個220V輸入接口和2個220V輸出接口，可通過發電機或通過市電為照明等器材供電。有過載保護系統和監視儀表。

4.2. 電纜線盤：

電壓：                220/380

數量：                30m（220V）×1

                   30m（380V）×1

5、牽引絞盤

型號：                M16

驅動型式：            電動

單繩最大牽引力：       7257kgf

鋼絲繩直徑：          12mm

鋼絲繩長度：          31m

制造商：              麥爾馬克

安裝位置：            駕駛室前部

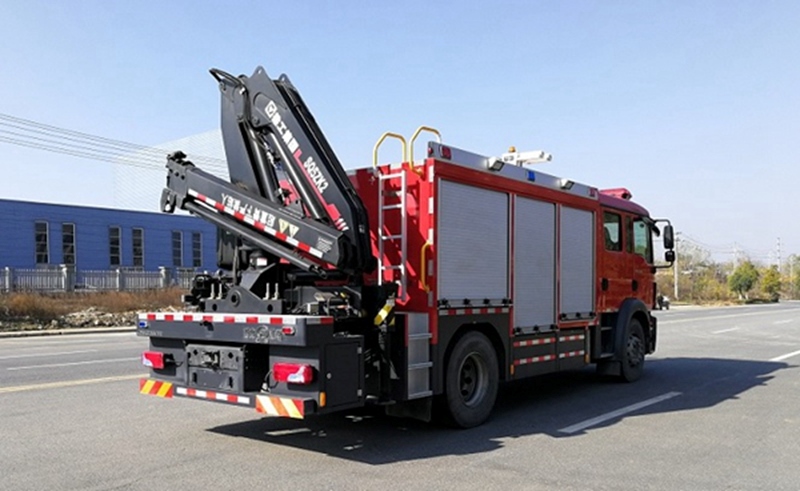

6、隨車起吊機

型號:                 SQ105Z

驅動型式：            液壓

最大額定起升質量：    5000kg

最大起升力矩：        10.5t·m

最大幅度：            8.3m

回轉角度：            420°

制造商：              徐工集團

安裝位置：            車輛尾部

7、附加電氣系統

☆ 車輛兩側上方各配有三盞全紅爆閃燈和二盞場地照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有后示廓燈，乘員室內均裝有LED照明燈，器材箱簾子門內側各有兩條LED照明燈帶，并符合GB4785的規定。

☆ 安裝自動脫落式充電系統；接口位于車輛右側后部

☆ 紅色長排警燈：

    型號：              TBD-1600A

    工作電壓：          24V

  制造商：            啟瑞科技有限公司

☆ 警報器：

    型號：              CJB100

    功率：              100W

    工作電壓：          24V

  制造商：            湖北啟瑞科技有限公司

8. 噴漆

☆ 油漆采用優質進口油漆。

☆ R03大紅色部分：    駕駛室、器材箱（鋁合金卷簾門除外）
