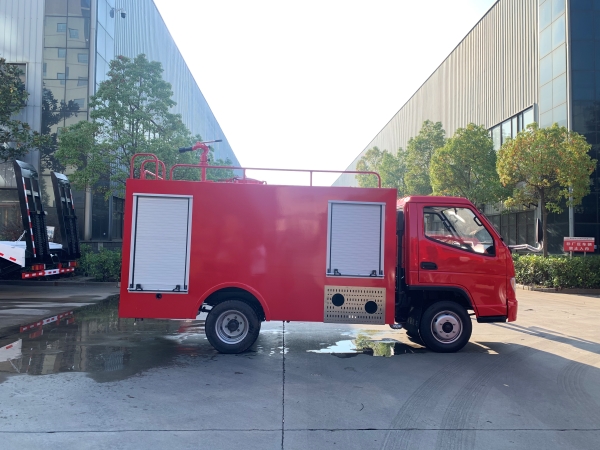

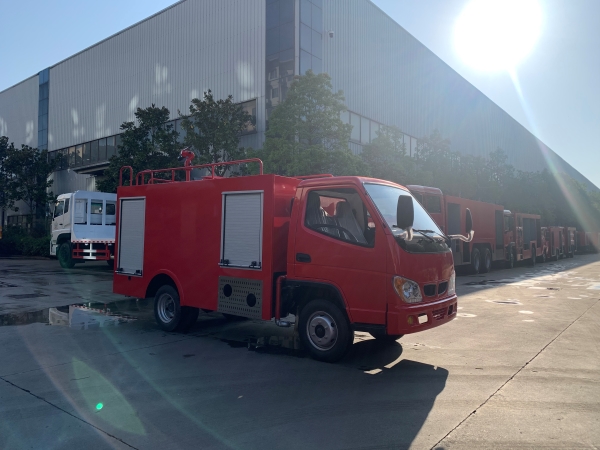

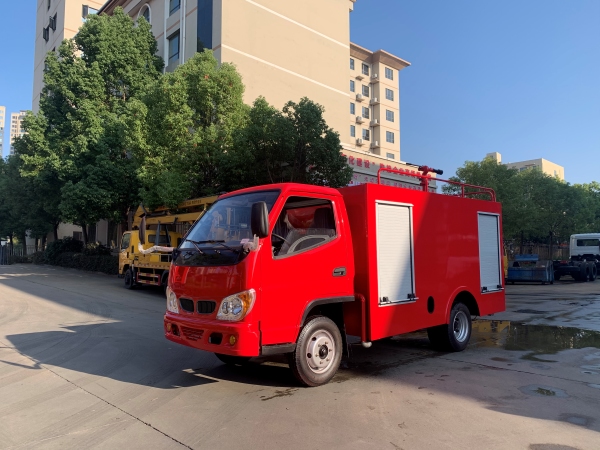

唐駿小型消防灑水車（出口型）

一、整車要求
出口型唐駿消防灑水車是由二類汽車底盤、水罐、水泵、管路系統等部件組成，該車爬梯后置，罐體為方形，灑水泵位于底盤中下部，罐體材質為優質碳鋼板，載水 2 方。該車裝備的灑水泵既能用于平時的綠化噴灑，在緊急情況下也能滿足消防救險的使用要求。

二、整車主要參數（以下數據僅供參考）

外廓尺寸：5150*1690*2310

載液量：罐體容積最大載液量 2000L

水泵額定流量：40m3/H 水炮額定流量：11L/s

水炮射程：20M-30M

三、底盤主要參數

型 號：出口型唐駿小寶馬

驅動型式：4×2

變 速 箱：5檔

軸 距：2700mm

輪    胎：600-14
     發 動 機：490G

結 構：平頭單排

座位設置：2 人(含駕駛員)

五、容罐

容 量：水 2000L

材 質：優質碳鋼板

結 構：方形罐體

設 備：2 1 個人口蓋，帶有快速鎖緊及開啟裝置

• 1 個液位觀察裝置(量管)

• 1 個排污口，手動閥控制

六、消防泵

      型 號：65QZ40/50 自吸式離心泵流 量：40m3/H

壓 力：0.5Mpa 最大吸深：6.5m

自吸時間：1.5min/4m

七、管路系統

罐體管路材質為優質無縫鋼管，通過方法蘭

與各部件連接，實現消防救險的功能。以下以 65 管道與閥件為例（默認閥門都處于關閉狀態）；

罐進水管路：65 鋼絲吸水管帶濾網端置入水源，別一端接到陰端后四位三通閥調節使水流入泵中，泵工作將水打入水罐。

罐出水管路：罐滿水后，調節四位三通，使其管道直接與泵的進水口接通，啟動泵后從而實現噴水功能。

放余水管路：為保護水泵及各球閥，在管路的最低處（通常在前沖/后灑下彎處）處加裝放余水閥。

八、取力器

      型      式：側取力器

操      縱：取力器拉線

九、 消防炮
      型    號：灑水炮

射    程 ：20M-30M


十、 泵房

材 質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結 構：全鋼框架焊接結構，前器材箱左右、后器材箱左右后三側為鋁合金卷簾門。

十一、電器系統

※ 駕駛室頂部加裝警燈。

十二、基本器材配置
