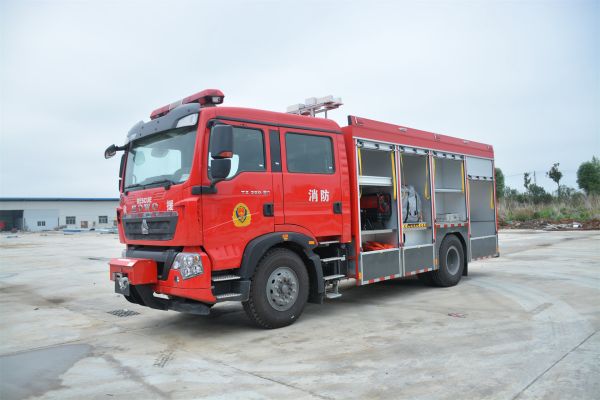

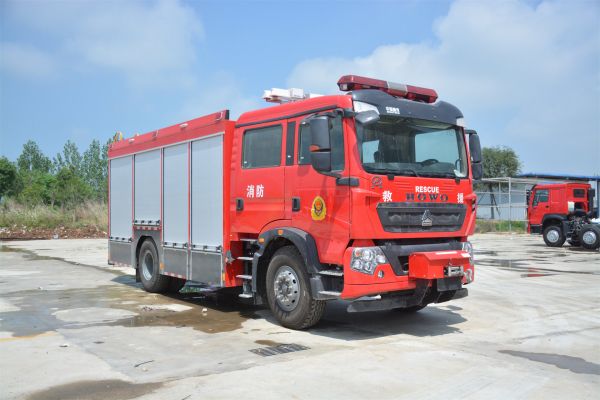

江特牌JDF5140TXFXX20/Z6型洗消消防車詳細配置圖片

整車型號：JDF5140TXFXX20/Z6化學洗消消防車
底盤型號：ZZ5207N4617E5
發動機型號/功率：D10.34-50/249KW
整車外型尺寸：8700×2500×3550
總重量：14000KG

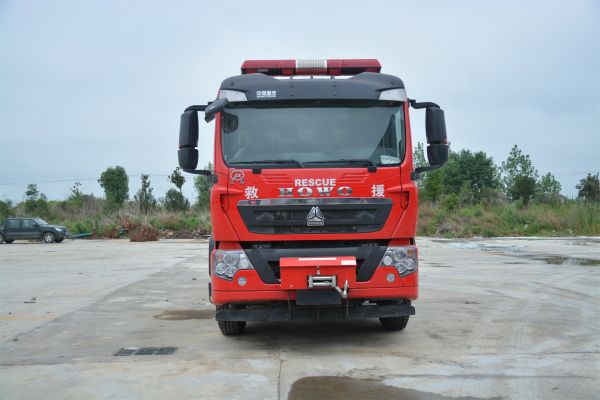

前置電動絞盤：型號：美國冠軍H12000XF液壓絞盤
              最大拉力：5443KG
              最大牽引速度：3.57m/min
發動機型號/功率：本田SH11000型汽油發電機 / 13KVA
液罐及洗消設備:液罐總?cè)萘浚?span style="font-family: 宋體; text-align: center; text-indent: 30px;">2000kg
               清洗機型號:HDS 12/18-4S
               最高供水溫度：80℃-155℃
               流量：600-1200L/H
               功率：3.5KW

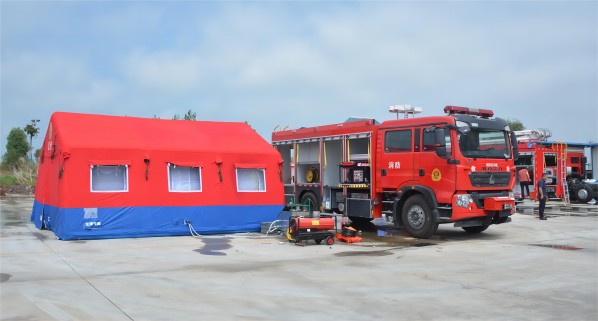

公眾洗消帳篷：型號：KALN-GZ30Z
              尺寸：6.2×4.8×2.7（m）
              暖風發生器型號：KALN-NF20KW
              洗消噴淋器：驅動壓力：30～70Mpa
                          水流量：20 L/min
                          特性：16個噴嘴，易攜帶，重量輕，功效強大
              有毒液體回收袋（2個）：型號：KALN-FP500L
              材質：主要材料為高強PVC復合氣密布熱合成型，為阻燃篷布，具有耐高溫+50度低溫-20 度環境可正常使用。
              功能：有3個通道供使用人員同時洗消，每小時可洗消60個人，內置洗消系統包括3個洗消位和6個更衣室。
             性能特點：公眾洗消帳篷面積30平方米，在進行充氣展開后帳篷內部可分為洗消噴淋區、指揮作戰區、緊急救護區。帳篷內部安裝了洗消噴淋系統、進排水系統、照明系統。本產品所有連接管路均采用快速接口，大大節約消防搶險救援時間，提高搶險救援效率。


備注：配空調，動轉，ABS。

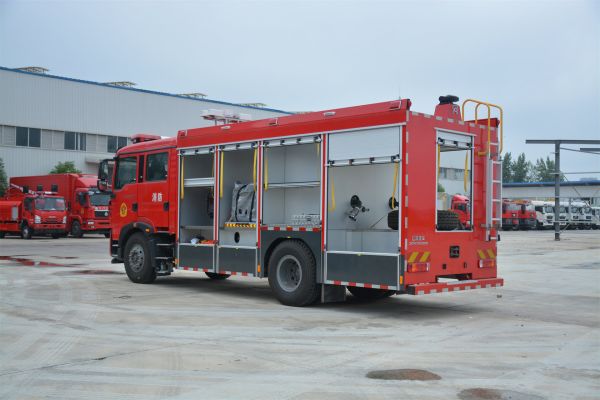

整車空間布局：
結構：主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，一個人邊設翻轉踏板，防滑設計，并確保其強度和剛度，全理設計并增加器材放置空間。
器材箱：器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈，器材箱室內根據需求設儲物盒，側下裙邊設有工具箱。
器材布置原則：
1.按照消防實戰需要，根據消防操作程序，就近取放；
2.使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定；
3.標示醒目，多人操作，互不干涉；
4.按照人體行為科學放置器材。
